КНС это: принцип работы, устройство и типы канализационных насосных станций

Как выбрать бытовую канализационную насосную станцию для дома

Выбор автономной канализации для загородного дома — важный шаг. Ведь от этой не маленькой детали во многом зависит комфорт пребывания в доме и возможность пользоваться всеми удобствами, не беспокоясь о сливе воды. Для загородных домов, расположенных в равнинной местности или далеко от коллектора, решение — канализационная насосная станция (КНС).

Что такое КНС в канализации?

КНС — это устройство для подъёма сточных вод из канализационной системы в случаях, когда самотечный отвод невозможен из-за ландшафта или глубины залегания центральной канализации.

Назначение КНС

Перекачивание стоков в местах с равнинным рельефом;
Обслуживание объектов, расположенных на значительном расстоянии от центральной канализационной системы;
Сбор и перекачка стоков в местностях со сложным рельефом.

Канализационная насосная станция будет полезна, например, если душевая, туалет, прачечная или баня находятся в подвальном или полуподвальном помещении.

Преимущества установки КНС

КНС желательна даже при наличии самотечной системы, если система подвергается существенной нагрузке.

Бесперебойный сток отходов независимо от рельефа участка;
Высокая мощность оборудования;
Защита очистного сооружения от перегрузок в момент пикового притока сточных вод;
Предотвращение засоров в системе.

КНС оснащены мощным насосом с автоматическим управлением. В пик нагрузки система равномерно распределяет поток, защищая оборудование от поломок. В состав станции входят фильтрующие и защитные элементы, предотвращающие засорение узлов.

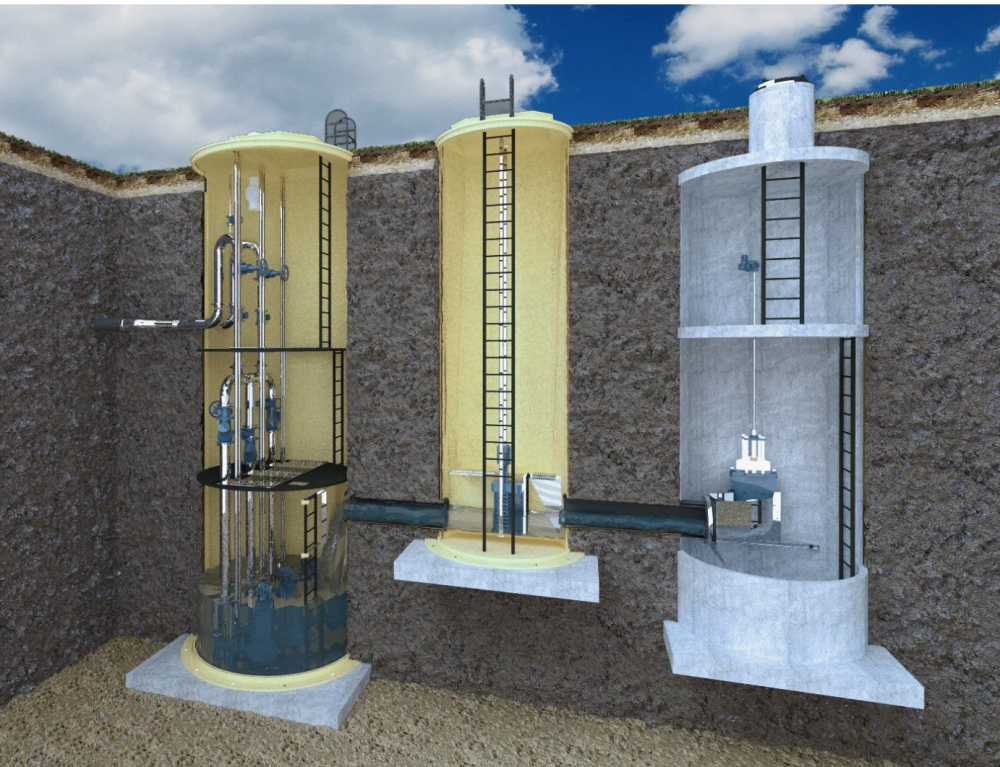

Устройство и принцип работы КНС

Несмотря на разнообразие моделей, все КНС имеют схожую конструкцию и включают обязательные элементы:

Из чего состоит КНС:

Резервуар — накопитель, куда самотёком поступают стоки из дома;
Фекальный насос — перекачивает отходы в нужном направлении;
Поплавковые выключатели — автоматически включают и выключают насос;
Трубопровод — соединяет элементы системы;
Задвижки — управляются автоматически.

Как правило, устанавливается не только основной, но и резервный насос на случай аварии.

Дополнительно КНС может быть оснащена:

фильтрами и измельчителями отходов;
датчиками давления и температуры;
смотровыми люками;
аварийным источником питания.

Как работает КНС

Сточные воды самотёком поступают в резервуар и накапливаются до определённого уровня. По мере подъёма уровня жидкости поднимаются поплавковые выключатели. Достигнув заданной отметки, они включают насос.

Насос перекачивает стоки в:

центральную канализацию;
септик;
выгребную яму;
локальные очистные сооружения (ЛОС).

При снижении уровня жидкости поплавки опускаются и отключают насос. Обычно в системе устанавливается 4 поплавка, что обеспечивает надёжность даже при выходе одного из строя.

Виды КНС

Классификация КНС осуществляется по нескольким признакам: объём, количество резервуаров, мощность насоса, глубина закладки и др.

По назначению:

Хозяйственно-бытовая;
Для коттеджных или дачных посёлков;
Для ливневой канализации;
Для промышленных стоков.

По типу установки:

Вертикальные;
Горизонтальные;
Наземные, частично или полностью заглублённые.

Типы насосного оборудования

1. Погружной насос

Полностью погружается в жидкость. Устанавливается непосредственно в резервуар. Эффективен при перекачке с большой глубины, охлаждается за счёт контакта с водой.

2. Самовсасывающий насос

Устанавливается над резервуаром (в сухой камере). Самостоятельно засасывает стоки без предварительного заполнения. Использует воздушную камеру для создания разрежения. Упрощает запуск и повышает надёжность при автоматических циклах.

Типы КНС по конструкции

Горизонтальные КНС

Цилиндрическая ёмкость, монтируется на фундамент. Часто используются погружные насосы. Может иметь сухую камеру.

Вертикальные КНС

Резервуары высотой до 12 м и диаметром 1–4 м. Идеальны для участков с ограниченным пространством.

КНС с сухой камерой

Два варианта:

Однокорпусная — один резервуар, разделённый перегородкой на приёмную и техническую зоны;
Двухкорпусная — отдельный приёмный резервуар и технический блок.

КНС с погружными насосами

Более компактны, не требуют дополнительных ёмкостей. Мотор охлаждается водой.

КНС с самовсасывающими насосами

Насос установлен в герметичном отсеке над резервуаром. Защищён от попадания стоков даже при переполнении.

Многокорпусные КНС

Состоят из нескольких ёмкостей, соединённых трубами. Могут быть вертикальными или горизонтальными.

КНС с выносной запорной арматурой

Запорная арматура, датчики и измерительные приборы вынесены во внешний блок — удобно при компактных размерах станции.

Монтаж и обслуживание КНС

Монтаж и обслуживание должны выполнять квалифицированные специалисты.

Этапы монтажа:

Выбор места: минимум 20 м от жилых зданий, предпочтительно на возвышенности.
Подготовка: очистка участка и рытьё котлована.
Фундамент: заливка с учётом типа почвы и уровня грунтовых вод.
Установка: монтаж и крепление станции.
Засыпка: мелким грунтом с утрамбовкой каждые 50 см.
Подключение: установка насосов, клапанов, трубопроводов и электрики.

Важно! Нарушение технологии (неподходящий фундамент, засыпка промёрзшим грунтом, игнорирование УГВ) может привести к осадке, перекосу и поломке оборудования.

Рекомендуется заключить договор на техническое обслуживание. Частота — от 1 раза в месяц до 1 раза в квартал в зависимости от нагрузки.

Расчёт и стоимость КНС

Расчёт включает:

объём резервуара;
глубину установки;
количество и мощность насосов;
длину и диаметр трубопровода;
характеристики электропитания.

Точную конфигурацию и стоимость подбирает специалист на основе ваших условий. Цена зависит от объёма, мощности, материалов и комплектации.

Сферы применения КНС

Отведение бытовых стоков от частных домов (особенно при расположении ниже уровня канализации);
Перекачка промышленных стоков;
Откачка грунтовых и дождевых вод на стройплощадках;
Сбор и отвод ливневых и талых вод;
Удаление жидких отходов животноводства.

Критерии выбора КНС для дома

При выборе учитывайте:

Объём резервуара — зависит от количества жильцов и гостей;
Мощность насоса — определяется высотой подъёма стоков и длиной трубопровода;
Характер стоков — наличие жиров, волокон, твёрдых частиц;
Диаметр домовой канализации — влияет на необходимость установки измельчителя.

Коротко о главном

КНС — решение для частного дома при:

высоких нагрузках на канализацию;
удалённости от центральной системы;
санузле в подвале.

Основные компоненты: резервуар, насос, трубопровод. Ключевые параметры — объём бака и мощность насоса.

Важно: подбор, монтаж и обслуживание должны осуществлять специалисты. Это гарантирует долговечность и надёжность системы.
